Plugin SNMP3

Plugin permettant de lire et écrire les OIDs des dispositifs supportant le protocol SNMP.

SNMP est l’un des protocoles largement acceptés pour gérer et analyser les éléments du réseau. La plupart des éléments de réseau de qualité professionnelle sont fournis avec un agent SNMP intégré.

Le plugin utilise le package php-snmp (voir https://www.php.net/manual/fr/book.snmp.php) qui est un wrapper de la bibliothèque Net-SNMP (voir http://www.net-snmp.org). Le plugin permet d’interroger (commande get) et de mettre à jour (commande set) les OIDs qui le supportent.

AVERTISSEMENT

Ce plugin s’adresse à des personnes qui sont familières avec le protocole.

Celui-ci n’est pas particulièrement compliqué mais nécessite quand même de maitriser les concepts qui le sous-tendent (authentification, OID, MIB, …).

Avant de contacter le développeur pour d’éventuels problèmes, vérfier d’abord que les paramètres pour la communication avec le dispositif SNMP sont corrects.

Pour cela, on peut utiliser dans une session ssh la commande snmpget par exemple:

snmpget -v 3 -n “” -u admin_snmp_2024 -a MD5 -A “xxxxxx” -x DES -X “yyyyy” -l authPriv 192.168.1.5 .1.3.6.1.2.1.1.6.0

Installation et configuration des dispositifs SNMP

Le bon fonctionnement du plugin suppose que le protocole SNMP soit correctement installé et configuré sur le système cible. Se reporter à la documentation du fabriquant pour réaliser cette configuration.

Le protocole v3 est conseillé afin de sécuriser la connexion.

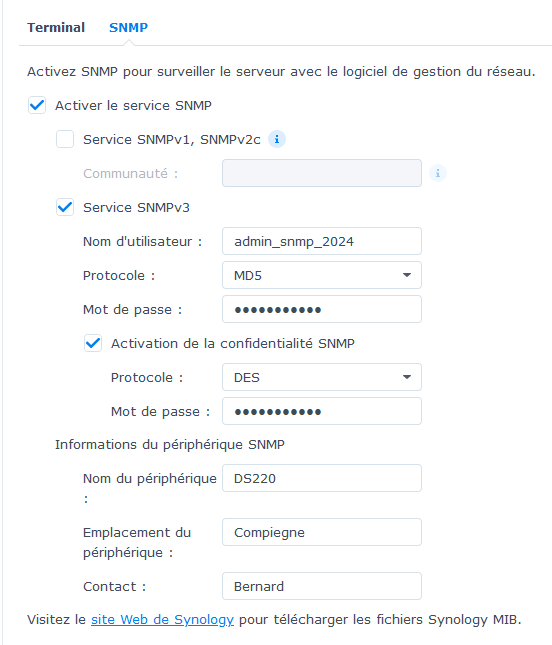

Voir ci-dessus un exemple de configuration sur un NAS Synology.

Tester les paramètres de connexion avec la commande snmpget (voir paragraphe précédent) ou d’autres utilitaires.

Configuration du plugin

Une fois le plugin installé, il faut l’activer. Le package php-snmp est installé lors de l’installation des dépendances.

Vous pouvez activer le niveau de log Debug pour suivre l’activité du plugin et identifier les éventuels problèmes.

Gestion des MIBs

On peut désigner les OIDs par leur code numérique par exemple .1.3.6.1.4.1.6574.1.1.0 ou en utilisant la MIB correspondante par exemple SYNOLOGY-SYSTEM-MIB::systemStatus.0 .

Lors de l’installation du package php-snmp, un certain nombre de MIBs sont installés (normalement dans le répertoire /usr/share/snmp/mibs) et peuvent être utilisés directement.

Le plugin permet d’installer des MIBs spécifiques en plaçant les fichiers correspondants, par exemple SYNOLOGY-SYSTEM-MIB.txt, dans le répertoire plugins/SNMP3/data/mibs.

Vous pouvez également copier les fichiers dans le répertoire commun (en général /usr/share/snmp/mibs). Noter qu’il faudra refaire la manipulation en cas de restauration de Jeedom.

Si vous rencontrez des difficultés dans la mise en oeuvre des MIBs, vous pouvez les tester avec la commande snmptranslate (voir https://net-snmp.sourceforge.io/tutorial/tutorial-5/commands/snmptranslate.html). Attention, dans ce cas les MIBs dans le répertoire plugins/SNMP3/data/mibs ne sont pas pris en compte.

Configuration des équipements

La configuration des équipements est accessible à partir du menu du plugin (menu Plugins, Objets Connectés puis SNMP3).

Cliquer sur Ajouter pour définir le dispositif SNMP.

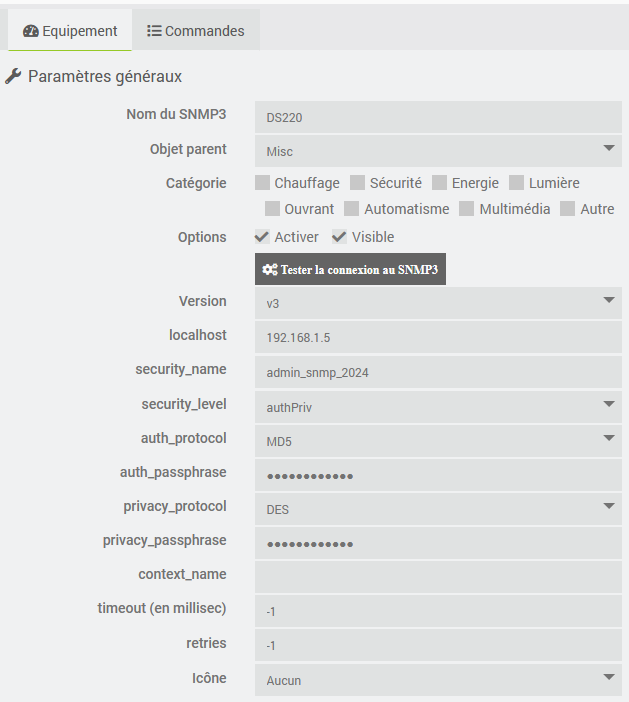

Indiquer la configuration du dispositif SNMP:

• Nom : nom du dispositif SNMP
• Objet parent : indique l’objet parent auquel appartient l’équipement
• Catégorie : indique la catégorie Jeedom de l’équipement
• Activer : permet de rendre l’équipement actif
• Version : version de SNMP
• localhost : IP de l’équipement
• Paramètres de sécurité : voir https://www.php.net/manual/fr/snmp.setsecurity.php
• timeout : durée maxi pendant laquelle on attend une réponse à la requete SNMP
• retries : nombre de fois où la commande est soumise en cas d’échec (3 si le champ est vide)
• Icone : permet de sélectionner un type d’icône pour l’équipement dans le paneau de configuration

Il est possible de personnaliser une icone spécifique en ajoutant l’image correspondante (par exemple perso1.png pour l’icone perso1) dans le répertoire plugin_info du plugin.

Le bouton Tester la connexion au SNMP3 permet de tester si les paramètres de connexion sont corrects (penser à activer l’équipement et sauvegarder la configuration avant de cliquer sur le bouton).

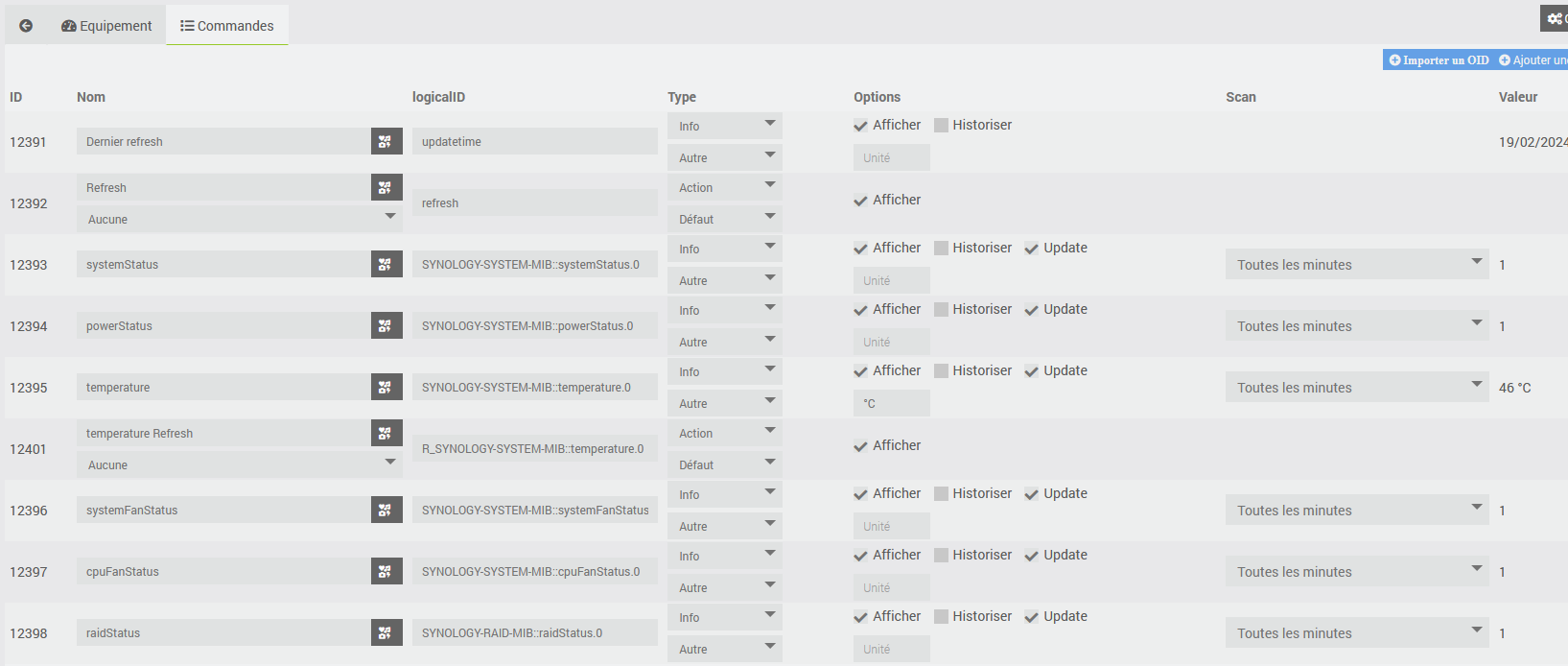

Commandes associées aux équipements

Par défaut, deux commandes sont créées :

• Dernier Refresh : commande info indiquant quand la dernière information du dispositif SNMP a été mise à jour
• Refresh: commande action permettant de mettre à jour tous les OIDs pour lesquels l’update est activé

Les boutons suivants sont disponibles :

• Importer un OID : permet de créer une commande info pour un OID
• Ajouter une commande refresh : permet de créer une commande action pour forcer la récupération de la valeur de l’OID
• Ajouter une action : permet de créer une commande action pour modifier la valeur de l’OID (lorsque c’est permis par le dispositif SNMP)

Analyse des champs de la commande

Pour chaque commande relative à un OID, on trouve en plus des champs habituels de jeedom :

• le LogicalID:
  • pour les commandes de type info, égal à l’OID
  • pour les commandes refresh, égal à ‘R_’ suivi de l’OID
  • pour les commandes action, égal à ‘A_’ suivi de l’OID
• la coche update qui permet de demander ou non la mise à jour de l’OID
• le champ scan qui indique la fréquence de mise à jour de l’OID

Pour les commandes permettant la mise à jour de l’OID, le sous-type de la commande action détermine le format de la valeur transmise au dispositif SNMP. Lorsque le sous-type est ‘Message’, le titre donne le format et le contenu du message donne la valeur (seule la première ligne est transmise). Voir https://www.php.net/manual/fr/function.snmpset.php pour voir les formats supportés.

Widget

Voici un exemple de widget. On peut modifier le nom des commandes pour que ce soit plus parlant.

Avis

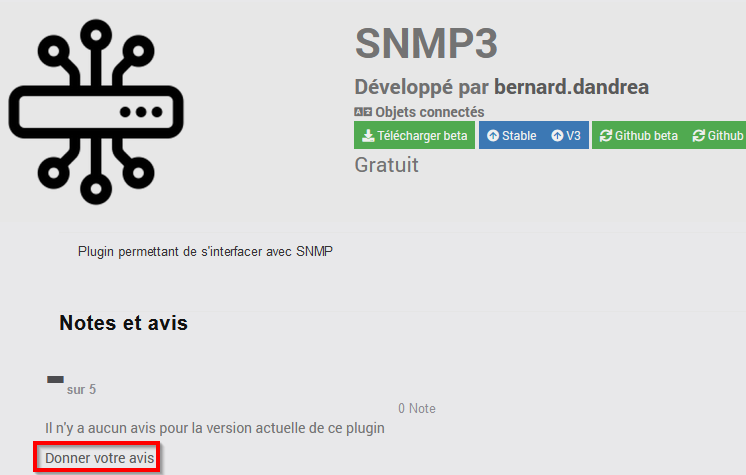

Si vous appréciez ce plugin, merci de laisser une évaluation et un commentaire sur le Jeedom market, ça fait toujours plaisir: https://jeedom.com/market/index.php?v=d&p=market_display&id=4484#
